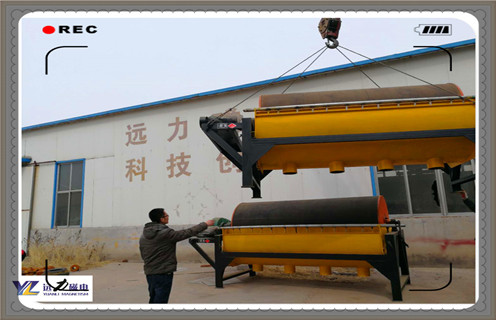

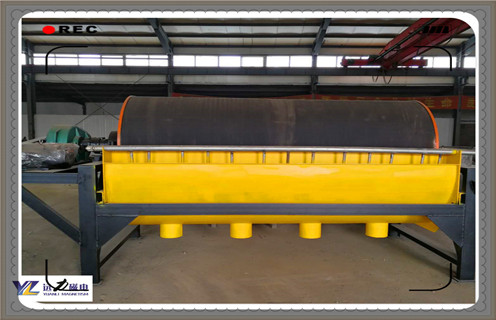

江蘇永磁筒式磁選機，CTB(N、S)系列永磁筒式磁選機適用于濕式選別細顆粒的強磁性礦物，或者除去非磁性礦物中混雜的強磁性礦物。本機可以連續給礦和排礦，磁場深度大，工作間隙大，具有較高的處理能力。

一、江蘇永磁筒式磁選機的工作原理

礦漿經給礦箱流入槽體后，在給礦噴水管的水流作用下，礦粒呈松散狀態進入槽體的給礦區。在磁場的作用，磁性礦粒發生磁聚而形成“磁團”或“磁鏈”，“磁團”或“磁鏈”在礦漿中受磁力作用，向磁極運動，而被吸附在圓筒上。由于磁極的極性沿圓筒旋轉方向是交替排列的，并且在工作時固定不動，“磁團”或“磁鏈”在隨圓筒旋轉時，由于磁極交替而產生磁攪拌現象，被夾雜在“磁團”或“磁鏈”中的脈石等非磁性礦物在翻動中脫落下來，最終被吸在圓筒表面的“磁團”或“磁蓮”即是精礦。精礦隨圓筒轉到磁系邊緣磁力最弱處，在卸礦水管噴出的沖洗水流作用下被卸到精礦槽中，如果是全磁磁輥，卸礦是用刷輥進行的。非磁性或弱磁性礦物被留在礦漿中隨礦漿排出槽外，即是尾礦。

二、江蘇永磁筒式磁選機的三種槽體

1、同一圓筒可配三種槽體，即順流槽(CTS)、逆流槽(CTN)、和半逆流槽(CTB)，以適應不同的選別要求。

2、順流槽適用于礦石粒度為6-0mm的粗選和精選。

3、逆流槽適用于礦石粒度為0.6mm的粗選和掃選以及選煤工業中重介質回收。

4、半逆流槽適用于礦石粒度為0.5mm-0mm的粗選和精選，尤其適用于粒度為0.15mm-0mm礦物的精選。

三、江蘇永磁筒式磁選機基本結構：

濕式永磁筒式磁選機主要由圓筒、輥筒、刷輥、磁系、槽體、傳動部分6部分組成。圓筒由2-3mm不銹鋼板卷焊成筒，端蓋為鑄鋁件或工件，用不銹鋼螺釘和筒相連。電機通過減速機或直接用無極調速電機，帶動圓筒、磁輥和刷輥?zhàn)骰剞D(zhuǎn)運動。磁系為開放式磁系，裝在圓筒內和裸露的全磁。磁塊用不銹鋼螺栓裝在磁軛的底板上，磁軛的軸伸出筒外，軸端固定有拐臂。扳動拐臂可以調整磁系偏角，調整合適后可以用拉桿固定。槽體的工作區域用不銹鋼板制造，機架和槽體的其他部分用普通鋼材焊接。
