CTS系列永磁筒式磁選機適用于磁鐵礦、磁黃鐵礦、焙燒礦、鈦鐵礦等亞鐵磁性物料的濕式磁選，也用于煤、非金屬礦、建材等物料的除鐵作業，以及選煤作業中的磁重介質回收。在重介質選別作業中，為了保證磁鐵礦或硅鐵的最大回收率，需要用第二臺磁選機對第一臺磁選機的尾礦進行再次選別。在這種情況下，可采用特別設計的尾礦再處理雙筒磁選機。它能提高回收率，提高精礦品位，減少尾礦流失，簡化選礦流程，降低成本，提高經濟效益。

一、CTS(N.B)永磁筒式磁選機技術特點

1、永磁筒式磁選機執行中華人民共和國機械行業標準《JB/7895-1999》，采用稀土復合磁系，并采用高強力膠(J-39)粘結，并用環氧樹脂灌注，磁系表面用不銹鋼帶加固，不脫落。筒體兩端加密封墊并涂密封膠，保證不進水;技術先進、結構合理。經過特殊設計，使磁場強度分布更加合理，分選效果比較明顯。

2、體經過特殊設計，不易堵料、跑料。槽體型式為半逆流式。

3、動方式有左傳動和右傳動兩種型式。

4、滾筒表面橡膠采用直接硫化方式代替粘結方式，硫化層采用高耐磨橡膠，厚度為4mm，適用壽命2-3年，粘結強度3.5兆帕。

5、場強度大、磁場深度大、處理能力大。

6、結構簡單、處理量大;操作簡單、易于維護。

7、進礦箱設計了產生合理礦漿流向的相應結構，使磁性礦物的回收率大大提高。

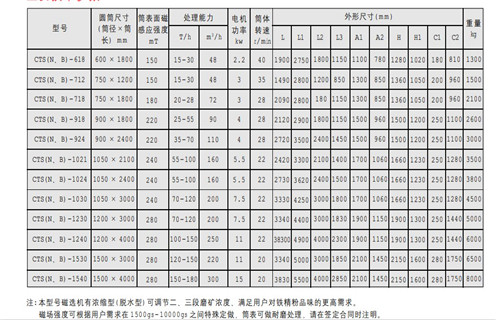

二、CTS(N.B)永磁筒式磁選機型號參數

三、CTS(N.B)永磁筒式磁選機工作原理

所要分離的礦漿通過法蘭進入進礦箱，經給水管初步稀釋后，由泛水管沖刷至永磁滾筒下部，由永磁滾筒旋轉分離為精礦(磁性物質)和尾礦(非磁性物質)，精礦由精礦管沖刷入精礦箱內(調整精礦管工作壓力，以沖凈精礦為宜)，所選精礦和尾礦分別由下口流出。

四、CTS(N.B)永磁筒式磁選機結構特征

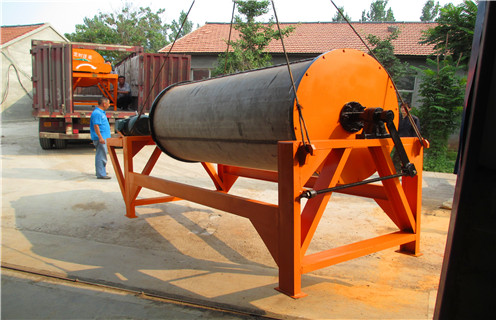

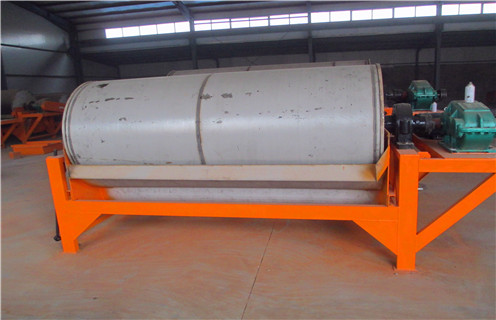

1、永磁滾筒是磁選機的關鍵部件，它由圓筒、永磁磁系、端蓋、軸、軸承套及軸承組成。

2、圓筒用不銹鋼板卷成，通過端蓋、軸承套、軸承、支撐于軸上，圓筒與磁系的距離不大于4mm。

3、傳動裝置由擺線針輪減速機、鏈輪、鏈條、傳動軸與筒連接，帶動圓筒旋轉。

4、槽體是分選礦物的重要部件，礦漿在槽體內流動，使磁性物質與非磁性物質分開。

5、機架是由型材焊接成的結構件，承擔主機的全部重量，通過地腳螺栓固定在基礎上。

6、磁系偏角調節裝置用于調節磁系的偏轉角度，旋轉拉桿上的螺母，通過拉桿使軸偏轉，從而使固定在軸上的磁系也隨著偏轉。

7、進礦箱通過給水管初步稀釋礦漿和通過分流板使礦漿合理分流。

8、精礦箱通過精礦管將吸附于磁滾筒的磁性物質沖洗下來。
