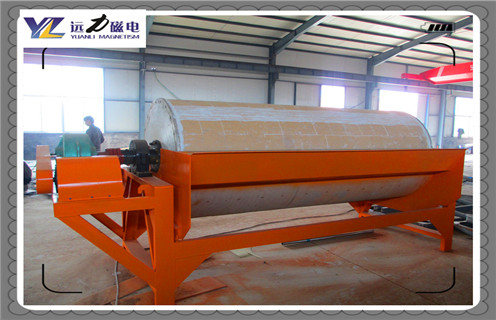

晉寧ctb永磁筒式磁選機,CTS、CTN、CTB系列永磁筒式磁選機磁場分旋轉式、固定式兩種機構，固定式主要適用于弱磁場濕式選別細顆粒的強磁性物質，或者除去非磁性礦物中的強磁性礦物，當漿流入磁場區時，其中強磁性礦物被吸附在圓筒表面，弱磁性和非磁性礦物被分選后排除，而吸附在圓筒表面的強磁性礦物隨圓筒的旋轉被帶出磁場區。

一、晉寧ctb永磁筒式磁選機槽體

1、旋轉式適用于細粒強(中強)磁性礦物的干選，由于高速旋轉的作用，使磁性顆粒的磁滾翻次數大大高于普通磁選機，這對于破環磁團聚，提高富礦比具有顯著的效果，礦物經分選后被分離成磁性物和非磁性物兩種，分別從各自的排礦口排出該機，適用于礦石粒度為0.6-6mm的粗選和精選。

2、同一圓筒可配三種槽體，即順流槽(CTS)選別粒度≤6mm，逆流糟(CTN)選別粒度≤0.6mm，半逆流槽(CTB)選別粒度≤1mm。

二、晉寧ctb永磁筒式磁選機工作原理

1、傳動部分：電機、減速機、聯軸器、軸承、軸瓦、滾筒

2、磁系結構：由鍶鐵氧體磁塊。磁鄂傳動軸、磁鄂調整桿、臂組成。

3、供水結構：由底部調漿水管前沖刷及卸礦水管組成。

4、卸料結構：由供料箱和卸料調節裝置組成。
