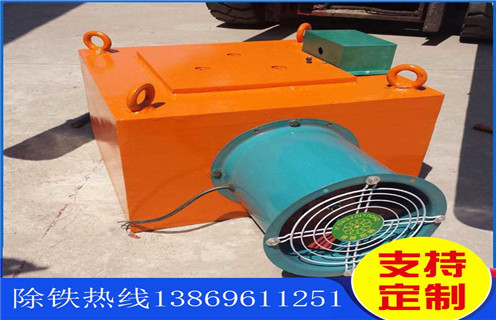

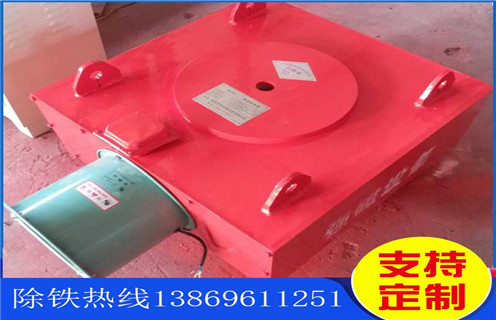

RCDA系列風冷式懸掛電磁除鐵器，RCDA系列風冷電磁除鐵器可清除混雜在散狀非磁性物料中的鐵磁性物品。其內部采用電工專用樹脂澆注，自冷式全密封結構，具有磁透深度大，吸力強等特點。它一般安裝于皮帶輸送機的頭部和中部。將混雜在物料中的鐵件吸起，達到清除的目的，保護破碎機、研磨機等正常工作。所以該系列除鐵器廣泛應用于煤炭、電力、礦山、冶金、建材、化工等行業。

一、RCDA系列風冷式懸掛電磁除鐵器結構及工作原理

RCDA系列風冷式懸掛式電磁除鐵器磁路采用計算機模擬設計，透磁深度大、磁力強。

特殊的風道設計，軸流風機強迫風冷，風量大，風壓高，使線圈散熱快，溫升低，冷熱態磁場差異小。

線圈經特殊的浸漆絕緣及固化處理技術，抗氧化，耐腐蝕，提高整機的絕緣性能，保障長期連續工作不老化。

二、RCDA系列風冷式懸掛電磁除鐵器整流控制柜

1.控制柜是除鐵器所需的直流電源的供給裝置，也是整臺除鐵器運行的控制裝置，除鐵器吊裝完畢，可按電器接線圖將除鐵器電源接好;

2.控制柜應置于少塵、干燥、無雨雪侵襲、通風良好且便于操作和觀察的地方;

3.使用前應檢查各電氣元件、連接導線及緊固件有無因長途運輸而造成的松動或損壞，接線應正確區分輸出和輸入端;

4.控制柜至少每季除塵一次，并檢查各電氣接點有無松動，存在問題及時修復;

5.如硅整流二極管損壞，應選用相同型號的二極管更換，但必須注意二極管上的符號“ ”極性是否與原用的相同，否則不能更換;

6.控制柜內所用熔斷器如損壞，查明原因后應按原理圖的額定選擇。

三、RCDA系列風冷式懸掛電磁除鐵器安裝與調試

1.檢查行走電機的電氣絕緣性能，達到要求后方可通電試運轉。

2.除鐵器運行前用兆歐表，測量繞組對磁體外殼的絕緣電阻其值應不小于10MΩ，檢查勵磁繞組的接線是否正確可靠，無誤后方準使用。

3.經常觀察電壓表、電流表之讀數是否正常，不得超過其額定值。

4.當待料試車后，要觀看其吸鐵效果，若不佳，應前后移動除鐵器，直至達到最佳效果為止，以及調整吊高距離。
